High Tg Printed Circuit Boards (Tg >= 170 grader – 210 grader)

Teknisk-termisk motstand for høy-belastning, multi-reflowkraft og industriell maskinvare.

High Tg PCBs utilize modified epoxy resin systems with a glass transition temperature Tg >= 170°C (IPC-4101/126, /99 or equivalent high-performance specs). At temperatures exceeding Tg, standard FR-4 (Tg approx. 135°C – 140°C) shifts from a rigid glassy state to a rubbery state, accelerating Z-axis expansion and mechanical shear stress on plated-through holes (PTH). High Tg variants suppress Z-CTE (alpha_1: 45 – 50 ppm/°C; alpha_2: 220 – 250 ppm/°C) and elevate thermal decomposition threshold (Td >= 340 grad).

Tilgjengelige Stackups:1 til 24 lag (stiv)

Standard laminatmerker på lager:Isola 370HR, Shengyi S1000-2, Panasonic R-1755 (eller tilsvarende regional høy pålitelighet tilsvarende ved stykklistefrysing)

Typisk reduksjon av utvidelse av Z-aksen: Minimized barrel cracking through controlled drill-feed and direct metallization ratio >= 25 um kobberveggtykkelse.

Teknisk støtte:Gratis stablingsanbefaling og DfM-avlogging- før verktøy.

Høy-Tg bly-gratis PCB

Legg til forespørsel

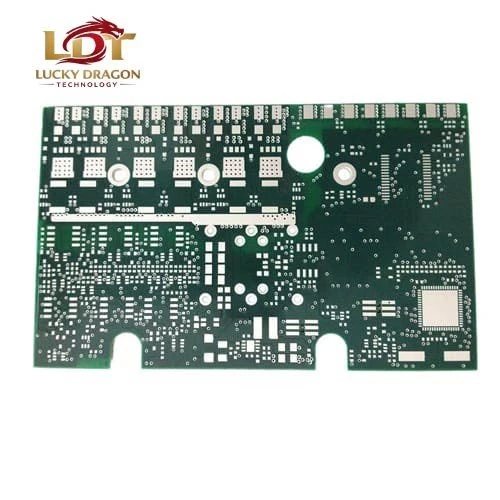

Høy-Tg flerlags PCB

Legg til forespørsel
Halogen-Fri høy-Tg PCB

Legg til forespørsel
180 grader høy-Tg PCB

Legg til forespørsel
170 grader høy-Tg PCB

Legg til forespørsel
Høy-Tg FR-4 PCB

Legg til forespørsel

Tekniske spesifikasjoner

Parameter	Spesifikasjonsgrense	Standard / Testmetode
Glassovergangstemperatur (Tg)	170 grader til 210 grader	DSC (IPC-TM-650 2.4.25)
Termisk dekomponering (Td)	>= 340 grad (5 % vekttap)	TGA
Z-Axis CTE (alpha_1 / alpha_2)	45 ppm/grad / 250 ppm/grad (50 grader – 260 grader)	TMA (IPC-TM-650 2.4.24)
Termisk stress (loddeflyter)	288°C >= 300 sekunder (ingen delaminering)	IPC-TM-650 2.4.13.1
Vannabsorpsjon	<= 0.10%	24-timers nedsenking
Skrellstyrke	>= 0.70 N/mm (1 oz kobber)	IPC-TM-650 2.4.8
Lagtelleområde	1 – 24 lag	IPC-A-600 klasse 2 / klasse 3
Bretttykkelse	0,40 mm<= T <= 3.20 mm	Mekanisk toleranse +/- 10 %
Min. Spor / mellomrom (indre/ytre)	3,5 / 3,5 mil (90 / 90 um)	Laser/LDI bildebehandling
Min. PTH-hullstørrelse (ferdig)	0,15 mm (mekanisk) / 0,10 mm (lasermikrovia)	Sideforhold opptil 12:1
Overflatebehandling	ENIG, HASL-Blyfri, Immersion Silver, OSP, ENEPIG	IPC-4552 / IPC-4554

Nøkkelfunksjoner

Forhøyet termisk utmattelsesmotstand

Vedlikeholder > 1000 termiske sykluser (-40 grader til +125 graders driftskonvolutt) uten fattretthet i kraftfordelinger med tunge kobber.

Lav fuktighet-Indusert delaminering

Modifisert dobbel-funksjonell/multifunksjonell epoksymatrise forhindrer fuktighet-blitsdannelse under sekvensiell-ledningsfri reflow (260 graders toppprofil).

Kontrollert impedansetoleranse

Dielektrisk konstant (Dk=4.2 – 4,4 ved 1 GHz) tett batch-kontrollert via harpiks-innholdsverifisering (+/- 1.5%), som støtter høy-gatedriversignaler sammen med kraftplan.

Kompatibilitet med tungt kobber

Ko-laminatkapasitet på opptil 3 oz ytre / 4 oz indre lag kombinert med termisk relieff-fresing.

Søknader

Sektor	Spesifikt delsystem	Termisk/mekanisk spenningsprofil
Kraftelektronikk	Bryter-modus strømforsyninger (SMPS > 2kW), inverterkontrollkort	Kontinuerlig omgivelsestemperatur 85 grader – 105 grader, lokaliserte komponentvarme-punkter 130 grader.
Automotive	Innebygde-ladere (OBC), DC-DC-omformere, motorfasekontrollere	Vibrasjonsprofil under-hette, termisk sjokksykling i henhold til AEC-Q100/103-miljøforventninger.
Industriell automasjon	Servostasjoner, PLS-bakplaner, industrielle LED-drivere med høy-tetthet	Multi-kontinuerlig drift, høy omgivelsestemperatur i skap (70 graders intern stigning).
Telekommunikasjon	Basestasjon RF effektforsterker (PA) bias/kontrollkort	Blandet termisk tetthet, stramme mikrostripimpedansbegrensninger.

Tilpasningsalternativer

Stackup-tilpasning:Hybride stackups (Høy-Tg-kjerne + lavt-tap ytre prepreg) tilgjengelig ved innsending av krav til layout-tverrsnitt.

Kobberdistribusjon:Asymmetrisk kobbervekting balansert med termisk kobber-tyvepolygoner for å forhindre bue-og-vridning under pressing (< 0.5%).

Maske og forklaring:LPI loddemaske (Taiyo PSR-4000-serien, grønn/svart/matt svart) + varme-herdet hvit/gul komponentforklaring; laserskrevet seriell/batch UID-matrisekode.

Ruting og profilering:Fresebittoleranse +/- 0.10 mm, V-score dybdekontroll +/- 0.1 mm gjenværende banetykkelse (1/3 til 1/2 platetykkelse).

Kvalitetskontroll

Verifikasjon av innkommende materiale:DSC glass-overgangsverifisering på innkommende laminatpartiprøver før indre-lagskjæring.

Indre-laginspeksjon:AOI (Automatic Optical Inspection) på 100 % av de indre lagene for linjebredde, etserester og mikroshorts.

Trykk-Fit / Stack Press Record:Sporbare hydrauliske presselogger (temperaturkurve, rampehastighet, holdetrykkprofil arkivert per batch-ID).

Avsluttende elektrisk og destruktiv test:

100 % Flying Probe-test (nettlist-drevet) eller Fixture Nail-sengtest for volumbestillinger.
Mikroseksjonsanalyse per panelbatch: pletteringstykkelse, verifisering av loddeflyt og krysskontroll- av etsefaktoren.

Overholdelse:IPC-A-600 klasse 3-overholdelsesrevisjonsspor tilgjengelig på forespørsel.

Produksjon og sertifiseringer

Anleggsprofil

Produksjonsanlegg for middels-til-høy blanding av stive PCB, 45 000 m^2 månedlig kapasitet.

Prosessutførelse og verifikasjonsanker

Visuelt/analytisk bevis:Batch microsection cross-section sample verified via optical metallography showing barrel copper wall thickness >= 25 um and void-gratis harpiksfyll.

Primær prosesslinjeutstyr

Direct Imaging (LDI) linjer:Eksponering for Orbotech/Mania med høy-oppløsning
Sekvensielle lamineringspresser:Flerdagslys termiske vakuumpresser med lukket-sløyfetrykktilbakemelding
Boring: Schmoll high-speed multi-spindle CNC drills (>150 000 RPM)

Sertifiseringer

ISO 9001:2015, IATF 16949:2016 (kvalitetsstyringsomfang for biler), ISO 14001:2015, UL filnr. E-prefiks (UL94 V-0 flammeklassifisering sertifisert laminatbruk).

Emballasje og levering

Emballasjestandard

Vakuum-forseglede ESD anti-statiske poser med fuktighets-indikatorkort (MIC) og silikagel tørkemiddelpakker (< 10% RH envelope), stacked in double-walled corrugated carton with custom foam corner dampening. Shelf life preservation: vacuum bag sealed up to 6 months.

Logistikk og volumrampestøtte

NPI ledetid:5 – 7 virkedager (panelisert)
Volumrampe-opp:2 – 3 uker etter-godkjenning av første artikkel (FA).
Frakt:FOB / EXW / DDP via DHL/FedEx Express (prototyper) eller luft/sjøfrakt palletert for volumproduksjon. Batch-sertifikat for samsvar (CoC) og materialmølletestrapport (MTR) følger med hver forsendelseseske.

FAQ

Spørsmål: Trenger du kunde-spesifiserte laminatmerker (f.eks. Isola 370HR), eller bruker du tilsvarende?

A: Vi lagerfører både spesifiserte merkelaminater (Isola, Shengyi) og kvalifisert IPC-4101/126 tilsvarende regional lagervare. Hvis AVL-en din begrenser laminatkrysserstatninger, legg merke til merkelåsen på din PO; ellers er materialkvalitet sertifisert per spesifikasjonsark.

Spørsmål: Hva er -tidseffekten for høy Tg-materiale sammenlignet med standard FR-4?

A: Null bly-tillegg for standard stabler som bruker lagerførte Tg 170 graders ark. Ikke-standard tykkelser (< 0.6 mm or > 2.4 mm) require 2 – 3 additional days for core allocation.

Spørsmål: Hvordan kontrollerer du bue og vridning på tunge-kobber High Tg flerlags-brett?

A: Kobberfordelingsbalansering på indre lag og symmetriske prepreg symmetriske presseopplegg. Post-press hot-utflatningsarmatur brukt for sideforhold som overskrider IPC Class 3-grensene.

Spørsmål: Kan høy Tg-materiale behandles med standard blyfri-SAC305-profil?

A: Yes. Tg >= 170 graders materialer tåler toppreflow 260 grader i 30 – 40 sekunder standard 6-reflow termiske budsjettvinduer.

Be om et tilbud

Sendingskanal:Direct Engineering Mailbox (NDA-beskyttet): (eller portalopplasting med auto-NDA-token).
Nødvendig pakke/metadata:Gerber RS-274X eller ODB++, tyngdepunkt/velg-og-plasser fil (hvis montering kreves), IPC-klassekrav, målvolumnivå (NPI vs Batch), preferanse for material Tg-grad, overflatefinish, begrensning for brettstaplingsfil/-tykkelse, målleveringsdato.
Teknisk gjennomgang snuoperasjon:Gratis tilbakemelding på DfM-spørsmål, -avloggingsnotater og ordretilbud- levert innen 12–24 arbeidstimer.
